Architektur

Im Bereich Architektur bildest Du Deine Unternehmensarchitektur ab: Architekturelemente nach ArchiMate, ihre Beziehungen untereinander und zu Prozessen, dazu Auswertungen über den Bestand.

Ein Architekturelement ist zum Beispiel eine Applikationskomponente, ein Geschäftsobjekt oder ein Standort; die Typen folgen der Spezifikation ArchiMate® 3.2.

Den Bereich erreichst Du über Architektur im Hauptmenü. Er erscheint nur, wenn Deine Lizenz ihn enthält.

Ein Architekturelement geht in Bpanda immer denselben Weg: jemand legt es an oder importiert es, arbeitet den Entwurf aus, verknüpft es und veröffentlicht es; danach werten Kacheln den Bestand aus.

• Architekturelemente finden und ansehen — den Bestand durchsuchen, filtern und ein einzelnes Element öffnen.
• Architekturelemente erstellen und veröffentlichen — neue Elemente anlegen und sichtbar machen.
• Architekturelemente aus ArchiMate® XML importieren — einen bestehenden Bestand übernehmen.
• Architekturelemente bearbeiten — Eigenschaften, Verantwortliche und Sichtbarkeit ändern.
• Verknüpfte Architekturelemente und Beziehungstypen — Elemente untereinander und mit Prozessen verbinden.
• Auswertungen — Dashboard, verfügbare Auswertungen und die Kriterien der KI-Potenzialbewertung.
• Architektur-Einstellungen festlegen — welche Elementtypen und Auswertungen es im Prozessraum gibt.

Die drei Register

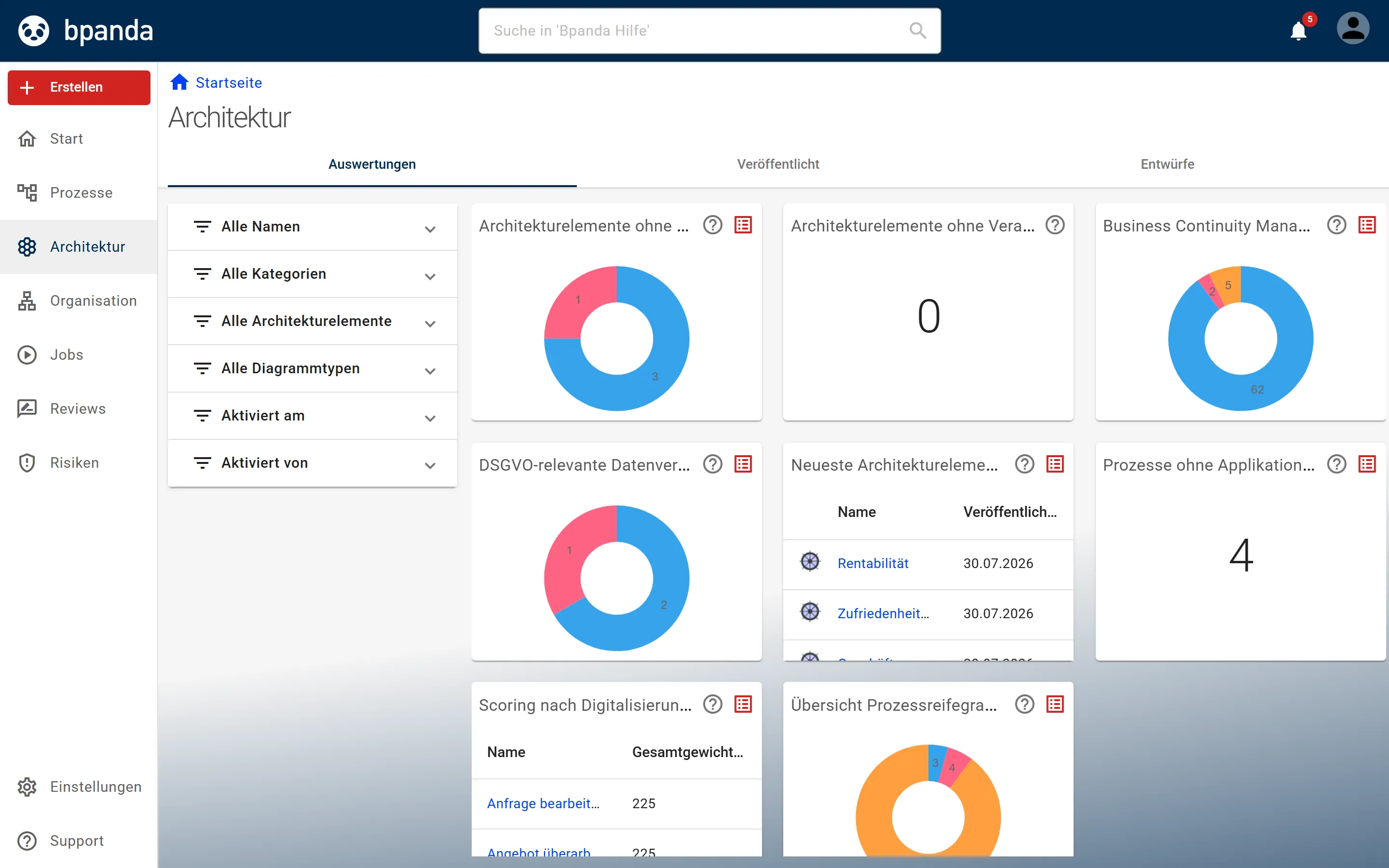

• Auswertungen

  Das Register öffnet sich zuerst. Jede Kachel zeigt das Ergebnis einer Auswertung — etwa Architekturelemente ohne Verantwortliche oder Prozesse ohne Applikationen und technischen Support. Siehe Architektur-Dashboard verwenden.

• Veröffentlicht

  Alle veröffentlichten Architekturelemente, mit Filtern, Sortierung und dem Sprung auf die Seite eines einzelnen Elements. BPM-Manager und Prozessdesigner exportieren die gefilterte Liste von hier als ArchiMate®-XML-Datei. Siehe Architekturelemente finden und ansehen.

• Entwürfe

  Die noch nicht veröffentlichten Elemente des Prozessraums. BPM-Manager und Prozessdesigner sehen hier alle Entwürfe. Alle anderen sehen nur die Entwürfe, die sie sehen dürfen, etwa die der Elemente, für die sie verantwortlich sind; für sie erscheint das Register nur, wenn es solche Entwürfe gibt. Über den Schalter Ich bin Verantwortlicher engst Du die Liste auf Deine eigenen ein. Hier legst Du neue an, importierst welche aus einer ArchiMate®-XML-Datei, exportierst die gefilterte Liste in eine solche Datei und veröffentlichst sie. Siehe Architekturelemente erstellen und veröffentlichen.

Wer was darf

Lesen darf jeder, der Zugang zum Prozessraum hat.

Anlegen, bearbeiten und veröffentlichen dürfen BPM-Manager und Prozessdesigner.

Dazu kommt die Zuständigkeit am einzelnen Element: Der Verantwortliche eines Architekturelements darf dieses Element bearbeiten und veröffentlichen. Er darf auch seinen Entwurf verwerfen, das Element aus- und einblenden, es verknüpfen und weitere Verantwortliche eintragen. Neue Elemente anlegen, aus ArchiMate® importieren, nach ArchiMate® exportieren und alle Entwürfe auf einmal veröffentlichen bleibt BPM-Managern und Designern vorbehalten. Siehe Rollen und Berechtigungen.

Welche Elementtypen und Auswertungen es im Prozessraum überhaupt gibt, legt ein BPM-Manager fest. Siehe Architektur-Einstellungen festlegen.

Geschäftsprozesse sind auch Architekturelemente

Jeder Prozess erscheint zugleich als Architekturelement vom Typ Geschäftsprozess. Diese Elemente pflegst Du auf der Prozessseite, nicht im Architekturbereich. Veröffentlichst Du den Prozess, blendest Du ihn aus oder ein oder gilt seine Version nicht mehr, gilt das auch für sein Architekturelement.

Siehe auch: Verfügbare Auswertungen, Verknüpfte Architekturelemente und Beziehungstypen
